Патрон для коротких отрезков трубы: назначение и проверка

Короткий отрезок трубы бывает сложно надёжно зажать штатным патроном станка. Для такой работы используют специальный патрон для коротких заготовок: он удерживает «бочонок» при нарезании резьбы. Подбирать его нужно вместе с адаптером и проверкой совместимости со станком — одного номера модели недостаточно.

Патрон 819 предназначен для коротких патрубков и поставляется с вставкой и пятью адаптерами: ½″, ¾″, 1″, 1¼″ и 1½″. Он применяется с перечисленными для него моделями станков, включая SQ50B1, SQ50C, SQ80D, SQ80D1, SQ100D, SQ100D1, SQ50, SQ50D, SQ50E, SQ50F, SQ80C1 и SQ100F.

Что проверить до установки

• Модель станка есть в перечне совместимого оборудования.
• Размер адаптера совпадает с короткой заготовкой.
• Вставка и патрон собраны без перекоса и люфта.
• Зажимной ключ исправен и подходит к патрону.
• Рабочий порядок соответствует инструкции станка и патрона.

Установите патрон и заготовку

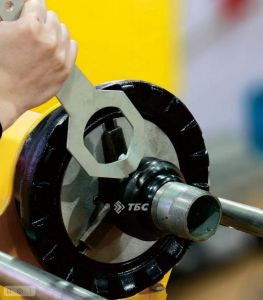

Остановите станок и отключите питание перед монтажом оснастки. Установите патрон и адаптер нужного размера по инструкции, затем проверьте посадку короткой заготовки. Она должна быть зафиксирована без заметного биения. Уберите зажимной ключ до включения станка.

Перед нарезанием подготовьте место для рук и инструмента, проверьте свободный ход каретки и подачу масла. Если заготовка проворачивается, смещается или стоит с перекосом, не запускайте станок. Не пытайтесь удерживать короткий отрезок рукой.

Для каких задач он нужен

Патрон помогает нарезать резьбу на коротких заготовках, которые неудобно зажимать обычным способом. Это полезно при изготовлении «бочат» и других коротких соединительных деталей. Размер адаптера выбирают под заготовку, а совместимость оборудования — по точной модели станка.

Посмотреть патрон 819 с комплектом адаптеров. Перед заказом сверьте список совместимых станков и размеры, которые использует ваша мастерская.
