Как провести телеинспекцию и составить технический отчёт
Телеинспекция даёт полезный результат только тогда, когда видеозапись можно связать с конкретным участком трубы, направлением прохода и условиями съёмки. Красивого изображения недостаточно: заказчику нужны исходные файлы, понятный журнал наблюдений, сведения о непросмотренных зонах и обоснованные выводы.
Ниже — рабочий порядок для канализационных и технологических трубопроводов. Он помогает организовать выезд и материалы, но не заменяет программу обследования, проектную документацию и требования, применимые к конкретному объекту.

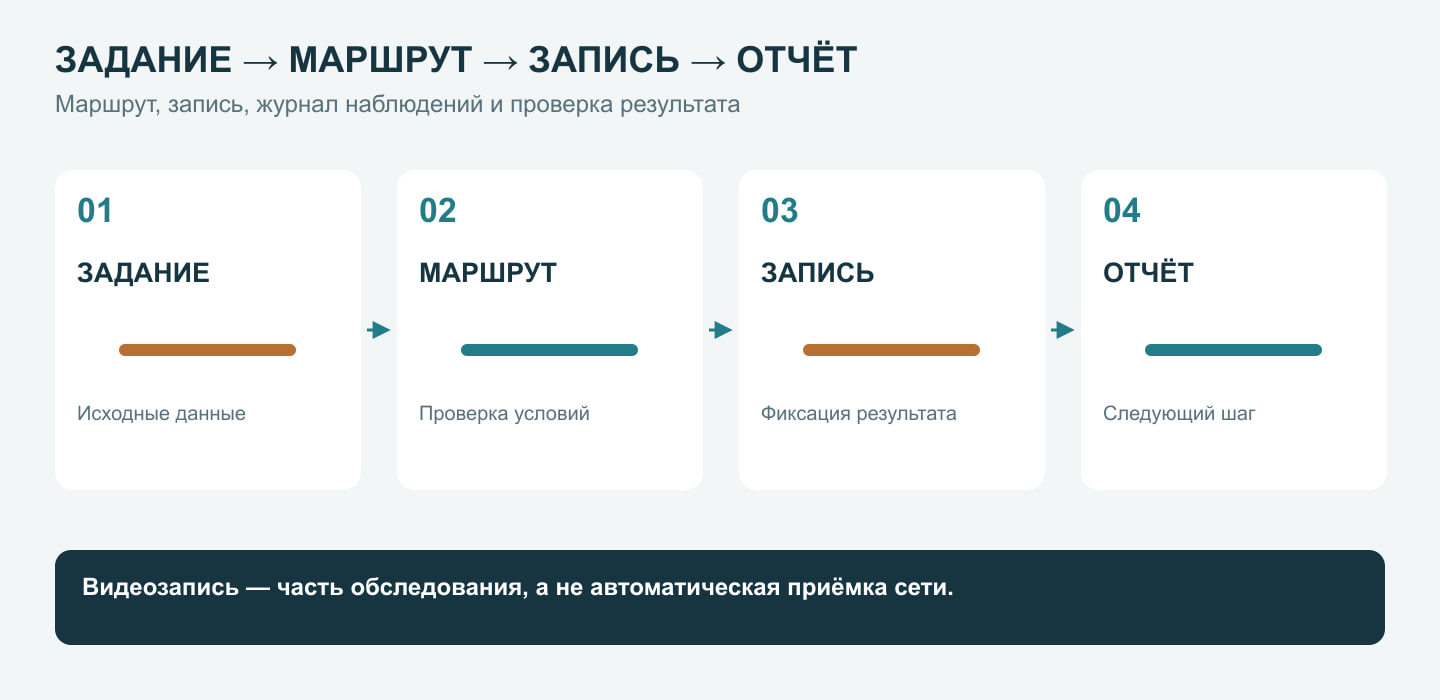

1. Сформулируйте задачу до выезда
Сначала определите, какое решение должно поддержать обследование: найти возможную причину повторного засора, осмотреть участок после очистки, проверить доступную поверхность после ремонта или собрать данные для технического специалиста. От цели зависит подготовка трубы, направление прохода и состав результата.
| Что уточнить | Что записать в задании | Почему это важно |
|---|---|---|
| Границы | Точки доступа, начальный и конечный узлы | Исключает путаницу между соседними участками |
| Труба | Материал, известный диаметр, ориентировочная длина | Помогает подобрать головку и кабель |
| Маршрут | Повороты, ответвления, перепады, неизвестные зоны | Позволяет оценить проходимость |
| Результат | Видео, кадры, журнал, акт или заключение | Заранее задаёт полноту фиксации |
| Условия | Допуск, вода, очистка, ограничения времени | Влияет на безопасность и качество обзора |
Неизвестные данные отмечают как неизвестные. Схему или диаметр нельзя заменять предположением без последующей проверки на объекте.
2. Подберите систему под реальный маршрут
Проверьте назначение оборудования, размер головки, длину и конструкцию кабеля, возможность записи, питание и доступные средства привязки. Запас кабеля не гарантирует такую же дальность прохода: продвижение ограничивают повороты, трение, уступы, отложения и заполнение трубы.
Для коротких доступных маршрутов может быть удобна WOPSON HD1-C23ABH 30 м. Для более длинных участков и осмотра поверхности под разными углами рассматривают WOPSON B5-C50PT 120 м. Комплектацию и пределы применения сверяют с карточкой и паспортом выбранной модификации.
Перед вводом камеры осмотрите кабель и соединения, очистите объектив, проверьте монитор, подсветку и питание. Сделайте пробную запись, откройте сохранённый файл и убедитесь, что на носителе достаточно места.
3. Обозначьте участок в начале каждого файла
В начале записи назовите или внесите в кадр объект, участок, точку ввода и направление движения. Зафиксируйте дату и время, если функция доступна. Нулевую отметку счётчика задают в заранее выбранной и описанной точке.
Камеру продвигают плавно. Перед подозрительным местом снимают общий подход, затем останавливаются для детального кадра и, если конструкция позволяет, меняют ракурс. Рывок кабеля и быстрый проход ухудшают разбор записи и повышают риск пропустить короткий участок.
| Поле журнала | Пример записи |
|---|---|
| Участок | КК-12 → КК-13 |
| Файл | 2026-10-14_KK12-KK13_01.mp4 |
| Направление | По ходу стока |
| Привязка | 12,4 м от точки ввода по счётчику кабеля |
| Наблюдение | В зоне стыка виден уступ и локальное скопление осадка |
| Условия | Нижняя часть сечения закрыта водой |
| Следующий шаг | Повторить осмотр после подготовки участка |
Показание счётчика — это длина выданного кабеля, а не геодезическая координата. Если требуется найти точку на поверхности, используют предназначенную для этого систему локализации и отдельно описывают способ привязки.
4. Разделяйте факт, интерпретацию и решение
Формулировка «в зоне стыка виден уступ» описывает изображение. «Стык смещён» — интерпретация, которую нужно подтвердить достаточным обзором. Решение о ремонте требует оценки специалиста, истории эксплуатации и применимой методики.
В журнале обязательно фиксируют ограничения: мутную воду, отложения, блики, загрязнение объектива, неполный обзор окружности, остановку камеры и непройденный участок. Непросмотренную зону нельзя считать зоной без дефектов.
5. Проверьте файлы сразу после прохода
До ухода с объекта откройте записи и выбранные фотографии. Сверьте начало и конец маршрута, имена файлов, время важных фрагментов и журнал. Для каждого наблюдения должна существовать однозначная ссылка на файл и отметку внутри него.
6. Соберите технический отчёт
| Раздел | Минимальное содержание |
|---|---|
| Основание и цель | Заказчик, задача, применимые документы |
| Объект | Адрес, участок, точки доступа, схема |
| Методика | Оборудование, подготовка, направление, дата |
| Фактический объём | Пройденные и непройденные зоны |
| Материалы | Реестр видео и кадров с именами файлов |
| Наблюдения | Место, видимый признак, условия съёмки |
| Интерпретация | Отдельная оценка специалиста и её основание |
| Ограничения | Что не удалось увидеть или подтвердить |
| Рекомендации | Дополнительная проверка или следующий этап |
Для городских и поселковых сетей водоотведения применимость СП 272.1325800.2016 и его актуальной редакции проверяют по объекту и заданию. Наличие видео не означает автоматического выполнения всех требований обследования или приёмки.
Контрольный список перед передачей
- все файлы открываются и имеют понятные имена;
- журнал совпадает с видео по участку, времени и привязке;
- наблюдения отделены от выводов;
- указаны подготовка трубы и условия видимости;
- отмечены остановки, непройденные и закрытые зоны;
- исходники сохранены без перезаписи;
- отчёт отвечает на задачу, сформулированную до выезда.
Такой комплект можно проверить повторно: другой специалист понимает, где и как проводился осмотр, на каком кадре основано наблюдение и какие данные ещё нужны для решения.
