Желобонакатчик G12D: диапазон труб и настройка
Желобонакатчик формирует канавку на конце трубы, чтобы соединить участки муфтой. На крупных диаметрах важны не только мощность привода, но и правильный выбор вала и ролика, глубина профиля и надёжная опора трубы.
HONGLI G12D — гидравлическая модель для накатки желобков на стальных трубах. У неё асинхронный двигатель мощностью 1100 Вт, частота вращения 24 об/мин и регулируемая глубина накатки.
Рабочий диапазон зависит от сортамента
| Труба | Диапазон G12D |
|---|---|
| Schedule 10 | 1–12 дюймов |
| Schedule 40 | 1–8 дюймов |
Одинаковый номинальный диаметр не означает одинаковые условия обработки: стенка трубы у разных сортаментов отличается. Поэтому оснастку и режим накатки подбирают по фактическому размеру трубы и требованиям муфтового соединения. Не переносите максимальный диапазон Schedule 10 на Schedule 40.
Основные параметры модели
- мощность двигателя — 1100 Вт;
- частота вращения — 24 об/мин;
- максимальное давление гидравлического насоса — 40 МПа;
- масса — 184,5 кг;
- габариты — 860 × 520 × 895 мм.

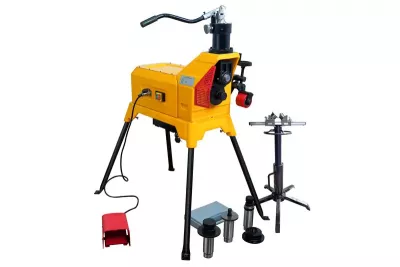

В конструкции используется отдельный накатывающий ролик на приводном валу. Его можно заменить при переходе на другую оснастку. В комплект также входят ролики и валы для рабочих диапазонов, ножной переключатель и регулируемая опора.
Подготовка к накатке
- Проверьте трубу. Подготовьте торец и убедитесь, что участок под желобок не повреждён и очищен от загрязнений.
- Подберите оснастку. Установите вал и ролик, соответствующие диаметру и сортаменту.
- Выставьте опору. Труба должна лежать горизонтально и не провисать под собственным весом.
- Настройте глубину. Ориентируйтесь на требование муфты и применяемую таблицу размеров. Не задавайте глубину «на глаз».
- Проверьте пробный желобок. Измерьте его и убедитесь, что труба не смещается во время обработки.
Для управления G12D используется ножная педаль с функцией остановки. Перед запуском освободите рабочую зону вокруг вращающейся трубы и проверьте фиксацию опоры. Если меняете диаметр или сортамент, остановите привод и перенастройте оснастку.
G12D стоит выбирать, когда в работе регулярно встречаются стальные трубы в пределах его диапазона. Для нестандартных стенок и соединений сначала сверьте требования проекта с рабочими таблицами: правильно сформированный желобок должен соответствовать муфте, а не только номинальному диаметру трубы.
