Pan & Tilt, самовыравнивание и HD: какую камеру для труб выбрать

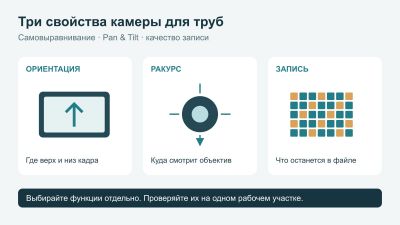

Камера может удерживать картинку вертикально, но не поворачивать объектив к боковому стыку. Другая позволяет рассмотреть стенку с разных направлений, но сохраняет видео с меньшим разрешением, чем ожидает покупатель. Поэтому самовыравнивание, Pan & Tilt и HD нужно оценивать отдельно: они отвечают за разные свойства системы телеинспекции.

Для выбора сначала определяют, что требуется увидеть и зафиксировать. Для последовательного осмотра прохода важны понятная ориентация изображения и проходимость головки. Для детального обследования стенок — управляемый обзор. Для отчёта — читаемая запись, которую можно открыть вне блока управления. Разберём различия и проверку на примере систем WOPSON.

Что делает самовыравнивание камеры

Когда головка проворачивается в трубе вместе с кабелем, изображение тоже может вращаться. Самовыравнивание, или self-leveling, помогает сохранять привычное положение верха и низа кадра. Оператору проще следить за состоянием трубы и понимать расположение наблюдаемых элементов.

При этом функция сама по себе не направляет объектив вбок. У прямой головки обзор остаётся ориентированным вперёд, а видимая часть стенок определяется оптикой и положением камеры. Способ реализации самовыравнивания зависит от модели: нельзя по одному названию функции приписывать любой головке гироскоп, конкретный механизм или точность ориентации.

Самовыравнивание не измеряет уклон трубы. Для измерения нужен предусмотренный системой инструмент и соответствующая методика. Стабильный горизонт на экране также не доказывает отсутствие просадки или деформации трубопровода.

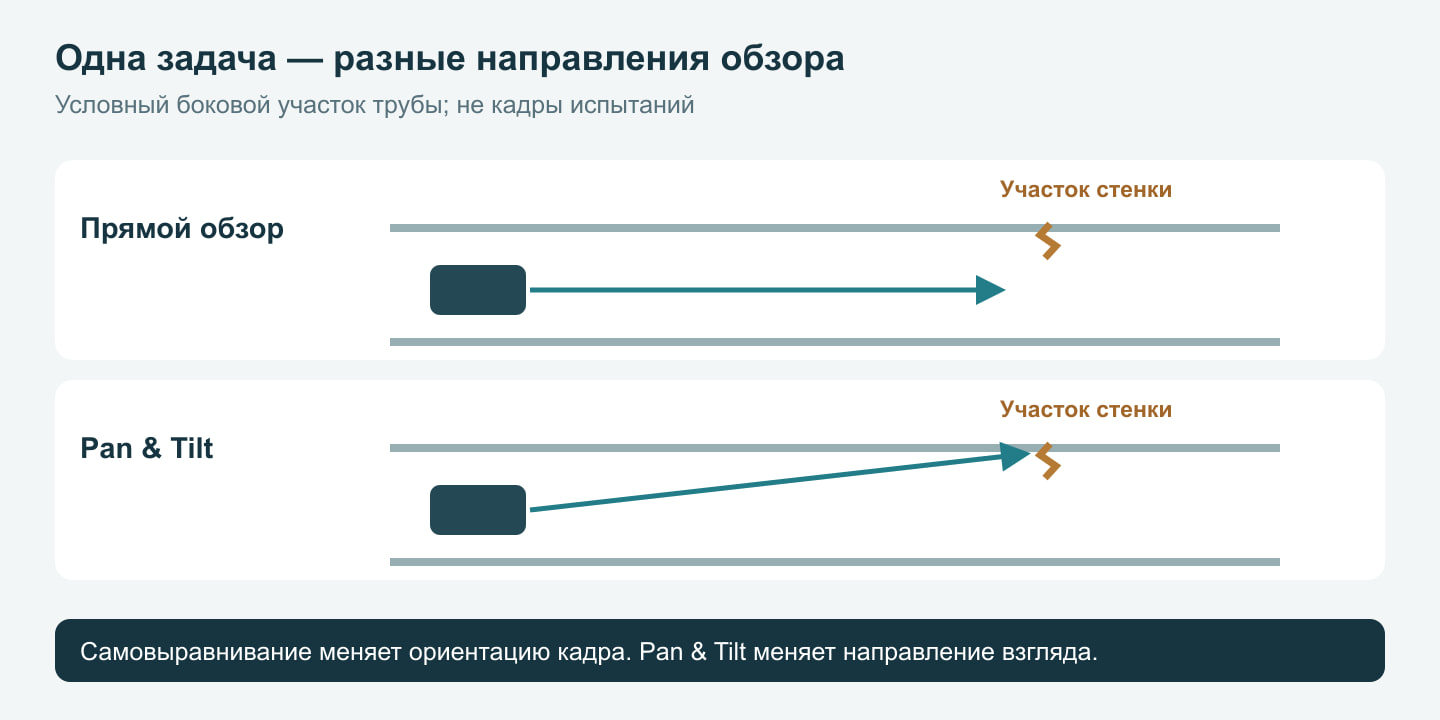

Что даёт поворотно-наклонная головка Pan & Tilt

Pan означает поворот, Tilt — наклон. Оператор управляет направлением обзора и может направить объектив на выбранный участок стенки, стык или доступное боковое присоединение. Это полезно, когда общего вида по ходу движения недостаточно для понимания детали.

Диапазоны движения проверяют для конкретной головки. Указание «360°» может описывать поворот вокруг одной оси; оно не означает полный обзор во всех направлениях. Наклон, ограничения механизма и доступные положения объектива — отдельные характеристики.

Поворотная головка не обязательно лучше проходит изгибы трубопровода. Объектив меняет направление взгляда, а прохождение корпуса зависит от размеров сборки, кабеля и геометрии трассы. Также управление обзором не убирает воду, отложения и препятствия, закрывающие стенку.

В обозначении PTZ буква Z относится к увеличению — Zoom. Если в карточке заявлены только поворот и наклон, наличие оптического зума из этого не следует. Уточняйте, есть ли увеличение, какого оно типа и что сохраняется в записанном файле.

Самовыравнивание и Pan & Tilt: таблица различий

Эти функции могут сочетаться. Поворотно-наклонная камера может иметь самовыравнивание или отдельный режим ориентации кадра. Сочетание подтверждают по документации и демонстрации выбранной сборки. Поворот картинки в меню тоже следует отличать от физического наведения объектива: обработка кадра не открывает участок, который не попал в поле зрения.

HD у камеры, экрана и видеофайла — три разных параметра

Изображение проходит несколько этапов: оптика и сенсор формируют сигнал, система передаёт и обрабатывает его, блок выводит картинку на экран и записывает файл. Характеристики одного этапа нельзя автоматически переносить на остальные.

Full HD обычно означает размер 1920 × 1080 пикселей. Запись 720 × 576 не становится HD из-за того, что её открыли на большом экране. Число 720 в ширине такого кадра также не равнозначно обозначению 720p, которое обычно относится к формату 1280 × 720 с прогрессивной развёрткой.

Увеличение маленького кадра до 1920 × 1080 программным способом не возвращает исходные детали. Поэтому одного размера файла по ширине и высоте недостаточно для оценки качества: нужно видеть, какие элементы труба и система реально позволяют различить.

Если экран имеет меньше пикселей, чем запись, он может показывать уменьшенное изображение. Из этого не следует, что файл сохраняется в разрешении экрана. Справедливо и обратное: качественный дисплей не повышает разрешение исходной записи.

Почему больше пикселей не всегда помогает увидеть дефект

Высокое разрешение полезно, если деталь попадает в кадр, находится в зоне резкости и достаточно освещена. Когда объектив загрязнён, подсветка даёт сильный блик или камера быстро движется, увеличение количества пикселей не устраняет причину плохой видимости.

На мокрой светлой стенке избыточная подсветка может скрыть фактуру. На удалённой стенке большой трубы освещения, наоборот, может не хватать. Поэтому важно оценивать регулировку света в реальных условиях и положение головки относительно поверхности.

Также различайте увеличение и изменение ракурса. Цифровой зум позволяет крупнее показать имеющиеся пиксели, но не заглядывает за выступ. Pan & Tilt меняет направление взгляда, однако не гарантирует чтение мельчайшей трещины при любой дистанции. Для такой задачи полезнее сравнить сохранённые записи конкретной детали при одинаковых условиях.

Какие системы WOPSON сравнить

В категории проталкиваемых систем телеинспекции есть варианты с прямыми и поворотными головками. Для подбора по функциям можно начать со следующих комплектаций.

Это сравнение задач и функций, а не рейтинг качества изображения. Собственные сравнительные испытания этих систем здесь не заявляются.

Карточка FH4 хорошо показывает, зачем разделять характеристики: у камер указано 1920 × 1080, а в таблице записи — 1280 × 800. Такие сведения требуют уточнения для конкретного исполнения. До выбора попросите записать короткий ролик на поставляемом комплекте и откройте его свойства на компьютере.

У B5-C50PT в подробной таблице указан формат видео 720 × 576. Возможность управлять обзором не делает эту запись Full HD. Поэтому выбор между управляемой головкой и прямой камерой высокого разрешения начинают с задачи: какой ракурс нужен и какие детали должны остаться в отчёте.

Как провести полезную демонстрацию перед покупкой

Для сравнения подготовьте один и тот же доступный участок: трубу с характерным стыком, боковым присоединением или известной особенностью поверхности. Не требуется искусственно имитировать настоящий дефект; важно, чтобы объект и условия сравнения были понятны.

1. Зафиксируйте модель головки, блока управления и режим записи. Уточните, какие функции входят в поставляемую конфигурацию.
2. Осмотрите один участок прямым обзором, затем управляемой головкой, если сравниваете оба варианта. Сохраняйте сопоставимые дистанцию и условия освещения, насколько позволяет конструкция.
3. Проверьте самовыравнивание отдельно: как меняется изображение при допустимом вращении головки и после её остановки.
4. Для Pan & Tilt наведите объектив на выбранную деталь, проверьте диапазоны движения и возвращение к осмотру по ходу трубы.
5. Запишите остановку у детали и короткое движение. Скопируйте оригинальные файлы на компьютер без пересылки через сервис, который может их сжать.
6. Сравните разрешение, частоту кадров и читаемость нужной детали. Проверьте, сохраняются ли дата, метраж и комментарии, если они требуются для отчёта.

Смотрите не только на эффектную картинку в момент демонстрации, но и на возможность передать результат другому специалисту. Пример файла позволяет проверить формат, воспроизведение и сохранность полезных деталей до покупки.

Как выбрать сочетание функций под свою работу

Если основная задача — последовательный осмотр прохода, начните с прямой головки подходящего размера и удобной ориентации кадра. Если нужно регулярно рассматривать боковые участки, добавьте требование управляемого поворота и наклона. Если заказчику необходима детальная видеозапись, задайте требования к сохранённому файлу и подтвердите их демонстрацией.

Для подбора камеры телеинспекции передайте диаметр и геометрию трубы, требуемые ракурсы и пример того, что нужно различать в кадре. В спецификации отдельно зафиксируйте самовыравнивание, диапазоны управления обзором и режим записи. Это помогает получить нужное сочетание функций без подмены одной характеристики другой.
