Обслуживание камеры телеинспекции: кабель, разъёмы и пропавшее изображение
Большинство проблем проще заметить сразу после выезда: повреждение оболочки, влага на соединении, загрязнённое окно камеры или нестабильный контакт. Регулярный осмотр снижает риск отказа на следующем объекте и помогает передать сервису точное описание неисправности.
Порядок ниже ограничен внешней проверкой и штатными действиями пользователя. Герметичные узлы, головку, консоль и разъёмы нельзя вскрывать без процедуры изготовителя: неверная сборка может нарушить защиту от воды.

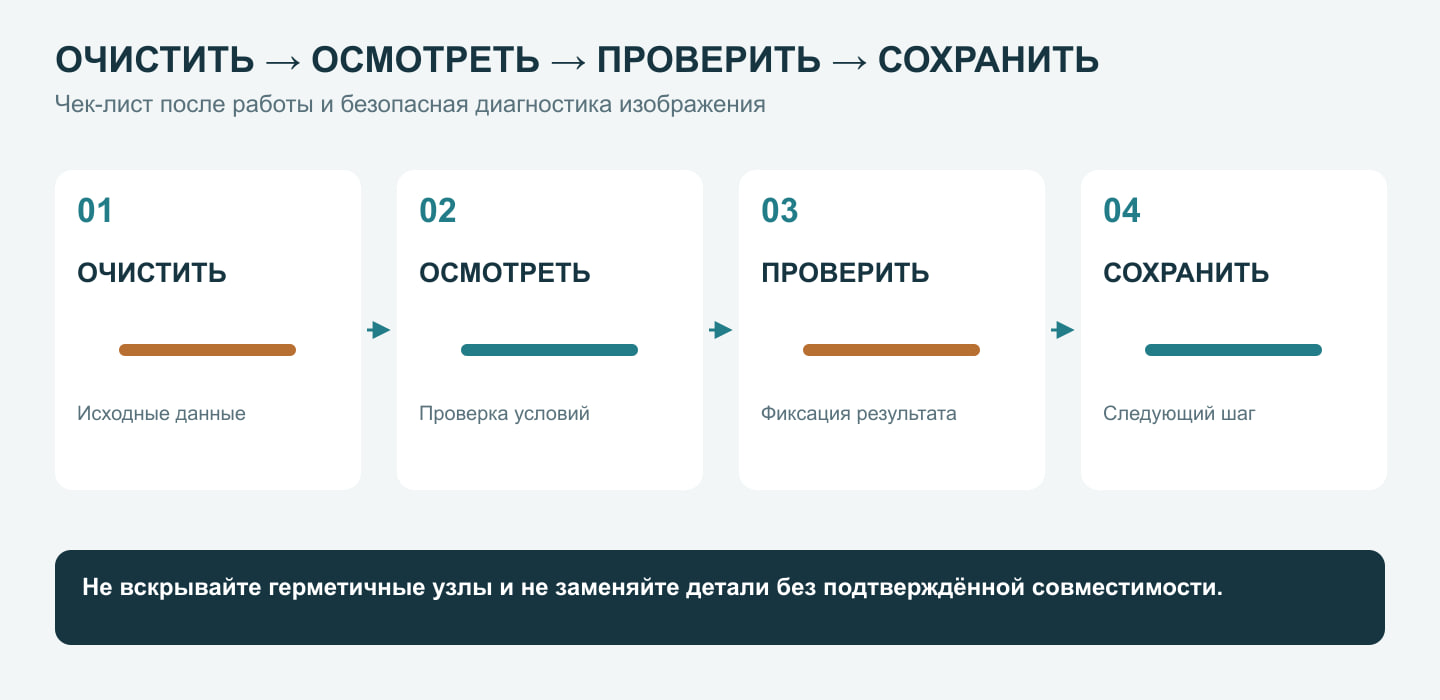

После каждого выезда
Сначала отключите питание и удалите загрязнение способом, допустимым для модели. Не направляйте мойку высокого давления на уплотнения и разъёмы, если это прямо не разрешено инструкцией. Кабель очищают постепенно при обратной намотке, чтобы одновременно осмотреть всю доступную длину.
| Узел | Что проверить | Повод вывести комплект из работы |
|---|---|---|
| Окно камеры | Налёт, царапины, трещины, запотевание | Влага внутри или повреждение защитного окна |
| Головка | Вмятины, люфт, следы удара | Деформация корпуса или нестабильное изображение |
| Кабель | Порезы, сплющивание, заломы, вздутие | Видна внутренняя структура или изменена форма |
| Разъёмы | Влага, грязь, погнутые контакты | Коррозия, повреждение фиксатора, неплотная посадка |
| Катушка | Ровная укладка и плавность вращения | Закусывание, сильный люфт или повреждение рамы |
| Консоль | Экран, кнопки, носитель, заряд | Самопроизвольные перезапуски или нагрев |
Как обращаться с проталкивающим кабелем
Кабель передаёт усилие на головку и одновременно содержит сигнальные цепи. Его нельзя резко перегибать, зажимать дверью, тянуть за разъём или наматывать с перекрещиванием. Минимальный радиус изгиба и допустимое усилие берут из паспорта.
При неожиданном сопротивлении прекращают подачу. Дополнительное усилие может заклинить головку или повредить кабель. Зафиксируйте длину выданного кабеля и последний видимый участок, затем действуйте по инструкции конкретной системы.
Пропало изображение: безопасный порядок
Чёрный экран не всегда означает неисправность камеры. Причиной может быть питание, выбранный вход, яркость дисплея, неполностью установленный разъём или повреждённый участок кабеля. Проверки выполняют от простого к сложному без вскрытия корпуса.
| Симптом | Что можно проверить | Когда остановиться |
|---|---|---|
| Консоль не включается | Заряд, штатный адаптер, выключатель, предохранитель только по инструкции | Запах, нагрев, следы жидкости |
| Экран включён, сигнала нет | Выбранный канал, штатные соединения, пробный запуск | Повреждение контактов или влага |
| Картинка пропадает при движении | Положение кабеля, видимые заломы, разъём без шевеления под нагрузкой | Сбой повторяется в одном месте кабеля |
| Есть свет, нет изображения | Перезапуск по инструкции, запись тестового файла | Нет восстановления после штатной проверки |
| Изображение мутное | Чистоту внешнего окна, защитную плёнку, конденсат снаружи | Запотевание наблюдается внутри головки |
| Система перезапускается | Заряд, штатное питание, носитель | Повторные перезапуски и нагрев |
Чего не следует делать
- вскрывать герметичную головку для просушки;
- подавать питание от неподтверждённого блока;
- соединять компоненты только потому, что разъём выглядит одинаково;
- чистить контакты абразивом или агрессивным растворителем;
- продолжать работу с повреждённой оболочкой кабеля;
- заменять головку или кабель без подтверждения распиновки и совместимости;
- проверять соединение в воде после самостоятельной разборки.
У WOPSON HD1-C23ABH и WOPSON B5-C50PT различаются головки и конструкция системы. Советы по одной модели нельзя автоматически переносить на другую.
Проверка перед следующим выездом
| Проверка | Результат, который нужно получить |
|---|---|
| Внешний осмотр | Нет повреждений, влаги и ослабленных деталей |
| Пробное включение | Стабильное изображение и управление |
| Подсветка | Регулируется без мерцания |
| Запись | Файл создаётся и воспроизводится |
| Носитель | Достаточно места, формат поддерживается системой |
| Счётчик и функции | Запускаются и сбрасываются штатно |
| Питание | Аккумулятор заряжен, адаптер и кабели комплектны |
| Комплект | Направляющие и крепёж соответствуют модели |
Какие данные передать сервису
Запишите модель, серийный номер, дату появления сбоя и условия работы. Приложите фото внешнего повреждения, короткое видео симптома, имя использованного блока питания и последовательность уже выполненных штатных проверок. Если ошибка зависит от длины выданного кабеля, укажите примерную отметку.
Не отправляйте в ремонт мокрое и загрязнённое оборудование без согласования упаковки. Сохраните исходные файлы с последнего рабочего прохода: они могут показать момент появления помех.
Плановое хранение
Оборудование хранят очищенным и высушенным в пределах температуры и влажности, заданных изготовителем. Кабель укладывают без острых перегибов, разъёмы закрывают штатными крышками, аккумулятор обслуживают по инструкции. Перед длительным хранением проверяют правила заряда конкретного типа батареи.
Регулярное обслуживание состоит из повторяемых внешних проверок и документирования состояния. Если для восстановления требуется вскрытие, пайка, проверка герметичности или замена узла, работу передают сервису с подтверждёнными деталями и процедурой.
