Локатор 512 Гц: как найти камеру и место дефекта трубы

Камера показала смещённый стык, трещину или корни внутри канализации. Счётчик остановился на отметке 18 метров. Но где находится этот участок — под дорожкой, газоном или фундаментом? Ответить помогает передатчик в трубе и совместимый локатор на поверхности.

Система локализации 512 Гц позволяет связать изображение дефекта с местом на объекте. Для этого нужно правильно определить положение передатчика, учесть его расположение относительно камеры и сохранить привязку к видео. Разберём, как работает такой комплект, что означает заявленная глубина обнаружения и какие характеристики проверить перед покупкой.

Как работают передатчик и локатор 512 Гц

Передатчик, или зонд, создаёт переменное электромагнитное поле с частотой 512 Гц. Его размещают в головке камеры, рядом с ней либо в отдельном присоединяемом модуле. Приёмник на поверхности регистрирует это поле и помогает определить местоположение зонда.

Сам локатор не видит трещину, засор или стенку трубы. Дефект находит оператор по видео, а приёмник обнаруживает источник сигнала. Поэтому задача состоит из двух связанных действий: установить камеру у нужного участка и найти соответствующее положение передатчика с поверхности.

Так можно обследовать и неметаллический трубопровод: приёмник ищет установленный внутри источник поля. Однако материал трубы, глубина заложения, близкие металлические конструкции и помехи влияют на результат. Частота 512 Гц не делает комплект одинаково точным на любом объекте.

Счётчик кабеля, локатор и трассоискатель: что показывает каждый

Например, 18 метров на счётчике могут включать участок до входа, вертикальный спуск и несколько поворотов. Откладывать 18 метров по прямой от ревизии нельзя. Даже при правильно заданном нуле счётчик показывает кабель, а не горизонтальное расстояние до камеры.

Локатор также не превращает обследование в автоматическую GPS-съёмку. Если нужна схема трубопровода, положения зонда фиксируют последовательно и привязывают к объекту выбранным способом. Между такими точками трассу нельзя считать достоверно восстановленной без дополнительных данных.

Почему важно знать положение передатчика относительно объектива

Встроенный передатчик может находиться внутри головки или за ней, а отдельный зонд — ещё дальше от объектива. Кроме того, камера способна видеть дефект впереди себя. Поэтому найденная на поверхности точка соответствует передатчику и не всегда совпадает с местом дефекта.

Перед работой выясните, где расположен источник поля в вашей сборке. Если видимый стык находится впереди камеры, аккуратно уточните положение головки относительно него, насколько позволяют условия и инструкция. Сохраните кадр, по которому понятна эта взаимосвязь. При разнесённых камере и зонде учитывайте расстояние между ними и направление участка трубы.

Если направление трубы под землёй неизвестно, просто перенести отметку на известную длину зонда по поверхности недостаточно. На изгибе горизонтальное смещение отличается от расстояния вдоль сборки. В отчёте лучше сохранить подтверждённую точку передатчика и описать положение дефекта относительно камеры, чем выдавать предположение за точную координату.

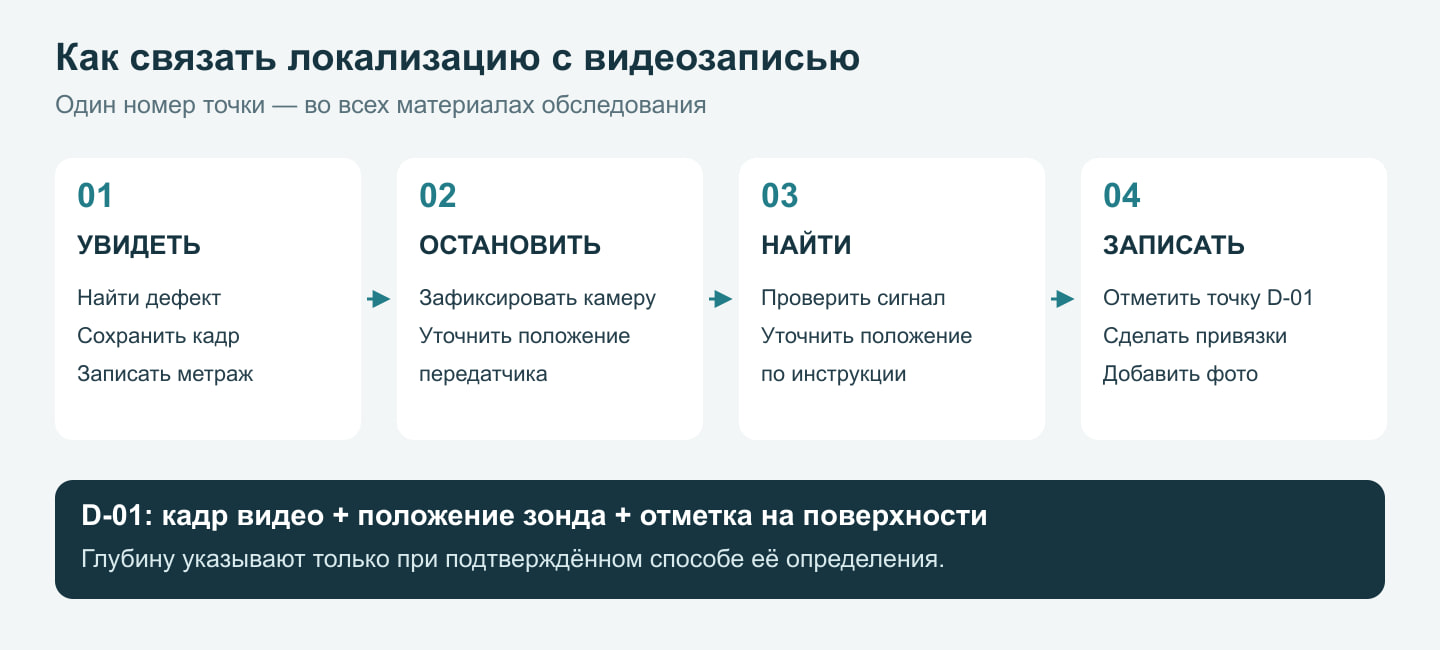

Как найти камеру с поверхности и сохранить результат

Последовательность кнопок и способ уточнения положения зависят от модели приёмника. Общий рабочий порядок помогает связать локализацию с результатами видеоинспекции.

1. Проверьте комплект до ввода в трубу

Проверьте питание камеры, зонда и приёмника, включение передатчика и выбранную частоту. У многорежимного прибора должен быть выбран режим поиска зонда, если он предусмотрен. Совпадение числа «512» при неверном режиме не подтверждает правильность измерений.

Убедитесь, что приёмник реагирует именно на ваш передатчик, до погружения сборки. Выполняйте такую проверку на расстоянии и с настройками, указанными в инструкции: слишком близкое расположение тоже может мешать интерпретации сигнала. Зафиксируйте точку ввода и ноль счётчика.

2. Остановите камеру у интересующего участка

Найдите дефект на экране, сохраните изображение и отметьте момент видеозаписи. На время поиска с поверхности камера должна оставаться неподвижной. Если один специалист работает с приёмником, а другой — с барабаном, согласуйте остановку и последующее движение.

Запишите показание счётчика. Оно поможет вернуться к участку, но будет только одним из ориентиров. Отдельно укажите точку ввода и направление обследования: одинаковый метраж из разных ревизий относится к разным положениям.

3. Выполните поиск по инструкции приёмника

Обследуйте предполагаемую зону и уточните положение источника с нескольких направлений предусмотренным производителем способом. Один громкий сигнал или отдельный максимум не всегда достаточен: характер показаний зависит от антенны, ориентации зонда и окружающих объектов.

Если прибор показывает направление, глубину или признаки искажения поля, оценивайте их согласованность. Функции конкретного локатора нельзя переносить на другой по общему обозначению «512 Гц». При неустойчивых показаниях сохраните результат как предварительный и продолжите проверку причины.

4. Сделайте отметку и свяжите её с записью

Присвойте точке номер, например D-01. Сфотографируйте отметку вместе с устойчивыми ориентирами: стеной здания, люком, бордюром. Запишите привязки и используемый способ измерения. Если работа требует геодезических координат, применяют соответствующее оборудование и методику.

В журнале объедините номер точки, файл видео, время кадра, расстояние по счётчику и описание дефекта. Оценку глубины добавляйте только при наличии подтверждённого способа её получения; отдельно укажите прибор и условия измерения.

Глубина обнаружения и точность: почему это разные характеристики

Фраза «обнаружение до 5 метров» описывает предельную заявленную возможность комплекта при определённых условиях. Она не обещает устойчивый результат на пяти метрах в любой трубе и не сообщает погрешность определения положения.

Отдельный вопрос — умеет ли приёмник измерять глубину и как именно. В некоторых приборах предусмотрен расчёт по полю зонда, у других порядок оценки задаёт инструкция. Наличие шкалы сигнала или указанной дальности обнаружения не доказывает наличие цифрового измерителя глубины.

Если глубина определяется, выясните, относительно какой точки прибора она отсчитывается. Также важно положение зонда в сечении трубы: расстояние до передатчика не обязательно равно глубине до верха трубы, её оси или лотка. Это особенно заметно, когда небольшая камера лежит на дне большого трубопровода.

Отсутствие устойчивого сигнала не доказывает отсутствие трубы. А найденная точка зонда не подтверждает, что рядом нет кабеля, газопровода или другой сети. Перед вскрытием участка результаты телеинспекции сопоставляют с данными о коммуникациях и принятой на объекте процедурой их проверки.

Что проверить при выборе комплекта 512 Гц

Подбор удобно разделить на две задачи. Первая — приёмник должен обнаруживать выбранный передатчик. Вторая — передатчик должен подходить к системе телеинспекции по конструкции, питанию и условиям эксплуатации.

Одинаковая частота не означает одинаковые разъёмы. Автономному зонду с собственной батареей не требуется питание от камеры, но всё равно нужно подходящее крепление. Встроенный или питаемый от системы модуль требует проверки электрической совместимости. Отдельный зонд может увеличить длину жёсткой сборки и ухудшить прохождение поворотов.

Локатор и передатчик WOPSON в каталоге zupper.ru

Для подбора можно рассмотреть аксессуары для телеинспекции и системы со встроенным передатчиком. Ниже — параметры из соответствующих карточек, а не подтверждение совместимости всех перечисленных изделий между собой.

В подробной таблице T1 указана глубина передачи сигнала 3 м в чугунной и 4,6 м в пластиковой трубе. Эти значения полезны как ориентир производителя, но не заменяют испытание с конкретным приёмником. Заявление «до 5 м» у локатора 512R не увеличивает автоматически возможности любого подключённого к камере зонда.

Отдельный T1 имеет смысл рассматривать для дооснащения совместимой сборки. Если в выбранной камере уже есть работающий передатчик, сначала уточните, достаточно ли приобрести подходящий приёмник. Наличие локации в карточке камеры не означает, что локатор включён в поставку.

Как должна выглядеть запись о найденном дефекте

Полезная запись позволяет другому специалисту восстановить результат без повторного просмотра всего обследования. Пример структуры: «D-01; ввод R-1; направление к R-2; видео R1-R2, отметка 04:32; счётчик 18,0 м от согласованного нуля; смещение стыка; фото поверхности D-01; положение передатчика отмечено, смещение относительно камеры учтено». Это пример оформления, а не данные реального обследования.

К записи добавляют измеренные привязки, модель приёмника, сведения о передатчике и обнаруженные ограничения. Если глубина не определялась или показания были нестабильны, так и указывают. Такой отчёт отделяет наблюдение на видео от измерения на поверхности и делает результат полезным для планирования ремонта.
