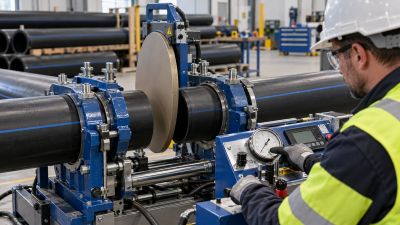

Давление, температура и время стыковой сварки ПНД: как читать режим
В таблице сварки давление, температура и время связаны между собой и с геометрией трубы. Нельзя взять температуру из одной процедуры, время из другой, а давление — по показанию аппарата без пересчёта. Для конкретного стыка используют одну применимую технологическую процедуру и соблюдают её целиком.
На практике оператору нужно различать температуру нагревателя, давление при сведении торцов и время каждого этапа. Ошибка в любом из этих параметров меняет тепловую историю соединения.
Из каких этапов состоит цикл
| Этап | Что происходит | Что контролировать |
|---|---|---|
| Подготовка и торцевание | Торцы очищают и обрабатывают до параллельных плоскостей | Чистоту поверхностей, соосность и отсутствие зазора после сведения |
| Формирование первичного грата | Торцы прижимают к нагревателю до образования заданного в процедуре контакта | Усилие и признаки равномерного контакта по окружности |
| Нагрев | Материал прогревается у поверхности стыка | Температуру нагревателя и время выдержки, заданные для выбранной процедуры |
| Переход к сведению | Нагреватель убирают и торцы сводят без загрязнения и перекоса | Время перехода и аккуратность движения |
| Сведение и охлаждение | Торцы удерживают под заданным усилием до окончания установленной выдержки | Рабочее усилие и время охлаждения; не снимать зажимы раньше времени |
Температура - это не температура окружающего воздуха
В технологической карте указывают температуру нагревательного элемента или поверхности, а не температуру воздуха на площадке. Фактическую температуру проверяют на рабочей поверхности и поддерживают в пределах процедуры. Настройка регулятора и измеренная температура могут отличаться, поэтому ориентируйтесь на порядок контроля, предусмотренный технологией.
Не ускоряйте нагрев и охлаждение, обливая соединение водой или снимая его с аппарата раньше срока. Если на объекте изменились условия, используйте процедуру, рассчитанную на такие условия, а не корректируйте время на глаз.
Почему показание гидростанции не равно давлению на торце
Манометр гидравлической станции показывает давление в цилиндрах. Давление контакта торцов с нагревателем или друг с другом связано с ним через площадь стенки трубы и площадь поршней, а также через сопротивление движению каретки.
Для понимания связи используют баланс сил:
F соединения = p торца × A стенки трубы
p гидравлики ≈ (F соединения + F сопротивления каретки) / A поршней
Площадь стенки трубы для расчёта усилия — это кольцевая площадь торца, зависящая от наружного диаметра и толщины стенки. Поэтому SDR влияет на расчёт. Давление сопротивления каретки также учитывают по процедуре и аппарату. Не переносите значение с манометра напрямую как давление на поверхности стыка.
Для WP315A и других гидравлических систем рабочее показание рассчитывают по применимой таблице или встроенному алгоритму с учётом параметров машины. Если в технологической документации дана только величина давления на торце, её нельзя без пересчёта выставлять на гидростанции.
Как читать таблицу сварки
- Проверьте материал трубы, наружный диаметр, толщину стенки или SDR.
- Убедитесь, что таблица относится к применяемой процедуре и аппарату.
- Найдите температуру, усилие или давление, а также длительность каждого этапа.
- Определите, как учитывается сопротивление каретки и площадь цилиндров.
- До начала работ убедитесь, что оператор и оборудование могут выполнить заданный режим.
В журнале сварки фиксируйте идентификатор стыка, параметры трубы, процедуру, этапы цикла, фактические показания и замечания оператора. Если процедура требует контрольной проверки, выполняйте её по указанному порядку.
Универсальной таблицы времени и давления для всех труб ПНД нет. Выдержки и усилия зависят от материала, диаметра, толщины стенки, метода сварки и требований проекта. Смешивать отдельные значения из разных технологических процедур нельзя.
